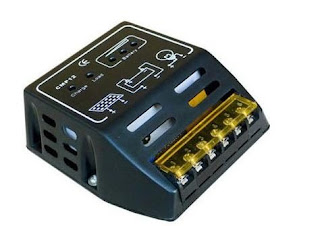

Quando um equipamento é ligado à bateria, a quantidade de energia elétrica armazenada nela vai diminuindo a medida que o tempo vai se passando. Para evitar que a bateria se descarregue por completo nos períodos longos sem insolação e de grande consumo, ou seja, tenha uma descarga profunda, é conveniente instalar um controlador de carga. Este acessório monitora a carga da bateria e impede que a mesma se descarregue completamente, aumentando a sua vida útil. Já em períodos de grande insolação e pequeno consumo de energia, a bateria tende a se carregar em excesso, aumentando a sua tensão e reduzindo a sua vida útil. O controlador de carga evita este excesso desconectando o módulo.
Caso tenha interesse eu tenho alguns controladores de carga a disposição. Se precisarem de um modelo específico, de mais potência ou até com MPPT é só entrar em contato por fabioposser@hotmail.com

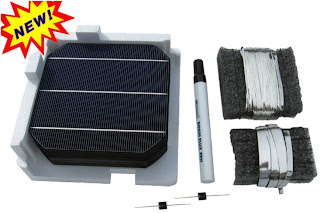

Hoje eu recebi umas novas células. São células de 4W cada uma, onde vou montar meus painéis de 150W. Comprei 2 kits e já disponibilizei um para venda. Caso tenha interesse é só me mandar um email para fabiocposser@gmail.com ou olhar em meus produtos no MercadoLivre.
http://lista.mercadolivre.com.br/_CustId_79179631
Agora é começar a montar e no verão colocá-las para funcionar.
Especificações: Potência máxima: 4Wp Tensão de circuito aberto(Voc): 0.619~0.621V Corrente de curto circuito(Isc): 8.18~8.78A Tensão de máxima potência: 0.488~0.500V Corrente de máxima potência: 7.51-8.14A Peso: 6Gr.
Eu montei os meu painéis com vidro comum de 3mm. Mas sempre pensei na possibilidade de utilizar vidro anti-reflexo, que talvez deixasse passar mais a luz. O vidro anti-reflexo é o mesmo utilizado em quadros, olhando ele de longe parece que é opaco e fosco, mas quando colocasse uma imagem colada ao vidro fica perfeitamente visível. Hoje eu resolvi fazer um teste e ver qual o vidro deixa passar mais luz. Para isso eu utilizei um sensor LDR e um multímetro para medir a resistência e comprei um pedaço de vidro anti-reflexo(ele só existe na medida 2mm) e utilizei um pedaço de vidro comum 3mm para fazer a comparação.
"LDR (do inglês Light Dependent Resistor ou em português Resistor Dependente de Luz) é um tipo de resistor cuja resistência varia conforme a intensidade de radiação eletromagnética do espectro visível que incide sobre ele. Um LDR é um transdutor de entrada (sensor) que converte a (luz) em valores de resistência. É feito de sulfeto de cádmio (CdS) ou seleneto de cádmio (CdSe). Sua resistência diminui quando a luz é muito alta, e quando a luz é baixa, a resistência no LDR aumenta. Um multímetro pode ser usado para encontrar a resistência na escuridão ou na presença de luz intensa. Estes são os resultados típicos para um LDR padrão: • Escuridão : resistência máxima, geralmente acima de 1M ohms. • Luz muito brilhante : resistência mínima, aproximadamente 100 ohms. Por muitos anos o LDR mais comum foi o ORP12, mas nos últimos anos, o modelo NORP12 tem se tornado muito comum. O NORP12 possui um diâmetro de aproximadamente 13mm. LDRs menores estão também disponíveis no mercado, existem tipos onde o diâmetro é de aproximadamente 5mm. Um LDR é sensível das faixas: Infravermelho(IR), Luz visível e Ultravioleta (UV) Um LDR pode ser soldado de maneira simples, nenhuma precaução especial é requerida ao fazê-lo. Apenas deve-se ficar atento com aquecimento excessivo, como com qualquer outro componente. O LDR é muito frequentemente utilizado nas chamadas fotocélulas que controlam o acendimento de poste de iluminação e luzes em residências. Também é utilizado em sensores foto-elétricos assim como foto-diodos." fonte Wikipedia
Para o meu teste eu mantive o sensor LDR na mesma posição para os 2 vidros, exatamente no mesmo lugar, só troquei o vidro que estava na frente dele. E os resultados foram os seguintes.
Vidros colados no LDR: Comum 3mm: 82ohms Anti-reflexo 2mm: 92ohms
Vidros a 1cm do LDR: Comum 3mm: 85ohms Anti-reflexo 2mm: 95ohms
Como podemos observar, o vidro comum deixou passar mais luminosidade do que o vidro anti-reflexo, pois quanto maior a resistência menos luz temos.
Após este teste eu posso concluir que o vidro mais indicado que tenho a disposição é realmente o vidro comum. As outras vantagens do vidro comum é que o preço do dele é 1/3 do anti-reflexo, e por existir na medida de 3mm o torna muito mais resistente. Espero que o teste tenha sido útil.
Olá, Para montar um painel solar é necessário adquirir as células e montar uma base para coloca-las.
Link do anúncio: http://lista.mercadolivre.com.br/_CustId_79179631
As células que eu utilizo(Fig.1) tem as seguintes características: Voc - 0.50~0.56V Isc - 3.6A Pot. - 1.3W Ou seja, possuem uma tensão de circuito aberto(sem carga) de 0.5V, uma corrente de curto circuito de 3.6A e potência de 1.3W.
Para carregar uma bateria de 12V, precisamos de mais do que 12V. Todos os painéis industriais mantém um padrão de 36 ou 40 células por painel. Com isso terão uma tensão de 18~20Voc, e potência maior do que 50W cada.

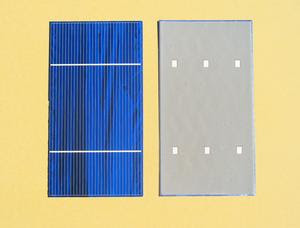

Fig 1Célula solar:
A parte de cima da célula é o pólo negativo, e parte inferior o pólo positivo. O objetivo do painel é montar todas as células em série, para somar a tensão de cada uma e resultar nos 18V. Para isso precisamos soldar os Tabs nela. Primeiro soldamos tabs na parte de cima de todas as células(Fig. 2).

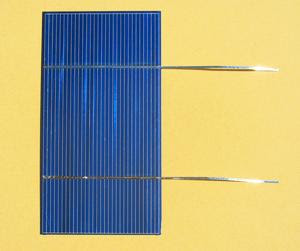

Fig 2 Célula com o tab superior soldado:
Eu fiz um vídeo demonstrando como eu faço para soldar as minhas. Primeiro eu coloco um pouco de estanho e depois soldo o Tab, assim fica mais fácil e garantido o funcionamento. É necessário o uso de uma caneta de fluxo para soldá-las. Vídeo 1:
Para cortar os Tabs todos do mesmo tamanho pode ser utilizado uma técnica de enrolar o tab em um papelão com a medida necessário, como no vídeo 2. Vídeo 2:
Para conectar as células em série devemos ligar a parte de cima de uma com a parte de baixo da próximo, como mostra o vídeo 3. Vídeo 3:

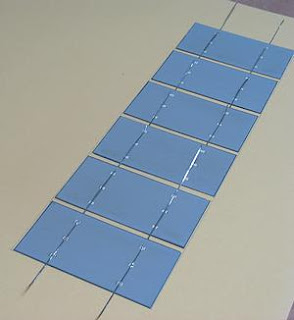

Após conectar as células em série elas deverão ficar como na Fig 3. Fig 3 Células soladas em série(parte de baixo)

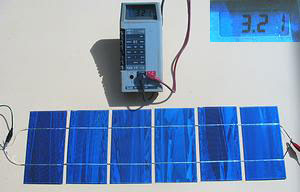

Após soldar algumas células pode ser testado a corrente de curto, como na Fig 4. Devido ao pouco sol e não inclinação a corrente não atingiu os 3.6A. Fig 4Corrente de curto circuito

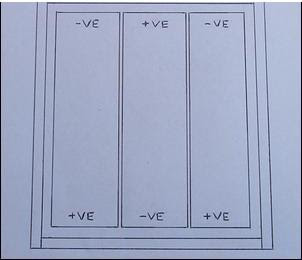

O nosso painel poderá ficar com várias estruturas, como 3 colunas de 12 células, 4 colunas de 9 células, etc... Na Fig 5 temos um exemplo de painel com 3 colunas e 12 células de altura. Fig 5 Painel com 3 colunas de 12 células
No exemplo da Fig 5 podemos perceber como devemos ligar as células. Para ligá-las em série devemos escolher um lado para ser o nosso positivo + e outro para ser o negativo -. Depois devemos ligar as colunas em série, o -VE de uma no +VE de outra e assim por diante. No final ficaremos com somente 1 -VE e 1 +VE, estes serão nossos pólos positivos e negativos.
Para fixa a célula pode ser utilizado silicone como a Fig 6.

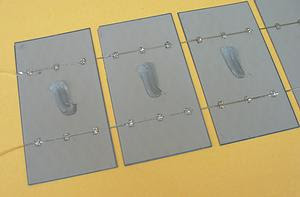

Fig 6 Célula colada com silicone
A base do painel pode ser montada com compensado naval. Eu utilizei compensado naval e pintei ele para dar mais resistência com o tempo. Caso vá utilizar mais de 1 painel em paralelo, deverá ser colocado um diodo em série com cada painel. A Fig 7 mostra o painel montado.

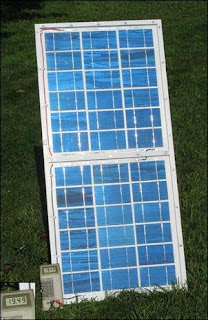

Fig 7Painel pronto
Para proteger as células o ideal é utiliza vidro comum, transparente, 3mm. Eu fiz uns testes com vidro antireflexo e vidro comum, concluí que o vidro comum deixar passar mais luz. Outra coisa muito importante para cuidar é sobre a condensação dentro do painel. Dependendo da região onde o painel vai estar é necessário tomar um cuidado especial. Nos meu painéis eu fiz uns furos na parte de baixo e um furo grande em cima. No furo de cima eu coloquei um cooler para trocar o ar dentro do painel. Assim mantém ele a uma temperatura mais baixa e evita a condensação de água dentro do painel.
Caso queira comprar as células entre em contato por email: fabiocposser@hotmail.com Ou acesse o meu link no MercadoLivre.
http://lista.mercadolivre.com.br/_CustId_79179631
Por R$320,00 você pode montar um painel de 50W, que compraria em qualquer loja por mais de R$1000,00. Montando os painéis aos poucos logo alcançará a independência energética.
Inversor grid-tie é um dispositivo elétrico que permite os usuários de energia solar ou eólica interligar seus sistemas com a rede da concessionária. Sendo assim, o excedente de energia produzido pelos sistemas alternativos (solar e eólico) pode alimentar outros consumidores da rede da concessionária. Tal sistema é muito comum em países sérios, onde os produtores dessa energia alternativa vendem a concessionária local o excedente de produção (durante o dia, por exemplo) e compram de volta quando o consumo aumenta (por exemplo, à noite). O Inversor funciona covertendo a tensão e a corrente elétrica, que recebe dos painéis solares ou mesmo turbinas eólicas (ou outra fonte de energia de corrente contínua), em corrente alternada. A principal diferença entre um inversor padrão e um inversor grid-tie é que este último é capaz de se interligar com a rede da concessionária, devido a sua capacidade de sincronizar sua freqüência (60Hz, no Brasil) e a sua tensão de saída com a rede que se deseja conectar. Os inversores grid-tie também são capazes de se desconectar da rede da concessionária que esta última não está fornecendo energia (por exemplo, um blecaute ou apagão). Uma das grandes vantagens de utilizar este tipo de inversor é que não é necessário a utilização de baterias. Os painéis podem ser ligados diretamente no inversor. Dessa maneira é possível economizar muito dinheiro, pois não tem gastos e baterias e controladores de carga. Já que a vida útil das baterias é de cerca de 3 anos. Eu utilizo este inversor e recomendo! Vale muito a pena. E se o seu contador é mecânico ele girará ao contrário quando tu estiver produzindo mais energia do que está consumindo.
